太阳能光伏泵扬水系统介绍

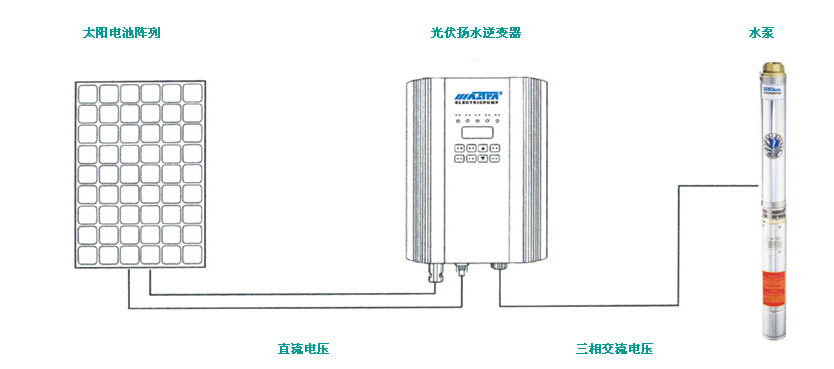

MASTRA®太阳能光伏水泵系统，主要由光伏扬水逆变器、水泵、太阳能电池阵列组成，广泛适用于生活用水、农业灌溉、沙漠治理、草原畜牧、海岛供水、水处理工程等。“MASTRA®牌”光伏扬水系统中省却掉蓄电池储能装置，以蓄水替代蓄电，直接驱动水泵扬水。装置的可靠性高、功率大，同时大幅降低系统的建设和维护成本。
太阳能光伏泵扬水系统适配水泵
|
水泵由三相交流电机驱动，从深井或江河湖泊等水源中抽水，注入蓄水箱/池，或直接接入灌溉系统以及喷泉系统等。根据实际系统需求和安装条件，不同类型的水泵，如离心泵、混流泵或深井泵均可使用。
在光伏扬水系统中，水泵的选择至关重要，它直接影响整个系统的经济性和稳定性。光伏扬水系统中最常用的是潜水泵，具有应用范围广，调速范围宽的特点，可以增加光伏扬水系统每天的工作时间和出水量；低扬程、大流量的需求用户可以选择自吸式水泵；高扬程、小流量的用户可选择容积式水泵。
|
■ 水泵规格
|
水泵功率(kW)
|
输入电压(V)
|
不锈钢系列
|
出口法兰系列
|
|
扬程(m)
|
流量(m3/h)
|
扬程(m)
|
流量(m3/h)
|
|
0.1
|
220
|
6
|
6
|
|
|
|
0.15
|
220
|
5.5
|
15
|
|
|
|
0.37
|
220
|
13-69
|
3-0.3
|
|
|
|
0.4
|
220
|
9
|
22
|
|
|
|
0.55
|
220
|
16-102
|
7-0.3
|
|
|
|
0.75
|
220
|
7-119
|
16-0.3
|
|
|
|
1.1
|
220
|
11-160
|
20-0.6
|
|
|
|
1.5
|
220
|
11-198
|
20-0.6
|
|
|
|
2.2
|
380
|
19-238
|
20-0.3
|
|
|
|
3
|
380
|
9-299
|
30-1
|
|
|
|
4
|
380
|
12-350
|
30-1
|
6
|
50
|
|
5.5
|
380
|
21-344
|
30-2
|
18-100
|
50-10
|
|
7.5
|
380
|
26-375
|
30-1
|
18-128
|
63-10
|
|
9.2
|
380
|
32-220
|
30-6
|
18-150
|
100-10
|
|
11
|
380
|
41-251
|
30-6
|
33-178
|
80-10
|
|
13
|
380
|
47-298
|
30-6
|
42-200
|
63-10
|
|
15
|
380
|
53-328
|
30-6
|
27-300
|
100-10
|
|
18.5
|
380
|
59-286
|
30-12
|
36-182
|
100-20
|
|
22
|
380
|
74-320
|
30-12
|
45-143
|
100-32
|
|
26
|
380
|
148-266
|
38-12
|
54-169
|
100-32
|
|
30
|
380
|
168-310
|
38-12
|
63-195
|
100-32
|
|
37
|
380
|
183-367
|
38-12
|
72-247
|
100-32
|
|
45
|
380
|
|
|
90-299
|
100-32
|
使用注意事项：
·严禁在无水浸泡时通电试机运行。
·水源中固体物含量不得超过0.02%(重量比)。
·水源的pH值范围：6.2~8.5。
·水源水质不符合上述要求的场合，选用其他类型的水泵，如污水泵等。
太阳能光伏泵扬水逆变器
扬水逆变器对系统的运行实施控制和调节，将太阳电池阵列发出的直流电转换为交流电，驱动水泵，并根据日照强度的变化实时地调节输出频率，实现最大功率点跟踪。
·适用于采用三相异步电机的水泵；
·采用动态VI最大功率点跟踪和优化正弦波PWM控制、响应速度快，稳定性好；
·全自动运行，可以根据实际系统的情况自由设定水泵调速范围，八年运行数据存储；
·主电路采用智能功率模块，可靠性高，转换效率达98%；
·具备完整的电气保护功能，可选配上下水位检测和控制电路，防止溢出和干抽；
·全铝合金外壳，防护等级IP41，使用环境温度：-10~+50℃。
|
|
■ 逆变器规格
|
Model
|
Adapting Pump Motor
|
PV Peak Power(kWp)
|
Maximum Input DC Voltage(V)
|
Recommended MPP voltage(V)
|
Rated Output Current(A)
|
Output Frequency(Hz)
|
|
Rated Power(kW)
|
Rated Voltage(V)
|
|
B400L
|
0.25-0.4
|
200-220
|
0.6
|
430
|
280-350
|
3
|
0-60
|
|
B750L
|
0.55-0.75
|
200-220
|
1.1
|
430
|
280-350
|
5
|
0-60
|
|
B1500L
|
1.1-1.5
|
200-220
|
2.2
|
430
|
280-350
|
7
|
0-60
|
|
B2200L
|
2.2
|
200-220
|
3.3
|
430
|
280-350
|
11
|
0-60
|
|
B3700L
|
3-3.7
|
200-220
|
5
|
430
|
280-350
|
17
|
0-60
|
|
B3700H
|
3-3.7
|
380-440
|
5
|
750
|
500-600
|
9
|
0-60
|
|
B5500H
|
4.5-5
|
380-440
|
8
|
750
|
500-600
|
13
|
0-60
|
|
B7500H
|
7.5
|
380-440
|
10
|
750
|
500-600
|
18
|
0-60
|
|
B11KH
|
9.2-11
|
380-440
|
15
|
750
|
500-600
|
24
|
0-60
|
|
B15KH
|
13-15
|
380-440
|
21
|
750
|
500-600
|
30
|
0-60
|
|
B18KH
|
18.5
|
380-440
|
25
|
750
|
500-600
|
39
|
0-60
|
|
B22KH
|
22
|
380-440
|
30
|
750
|
500-600
|
45
|
0-60
|
|
B30KH
|
26-30
|
380-440
|
42
|
750
|
500-600
|
60
|
0-60
|
|
B37KH
|
37
|
380-440
|
50
|
750
|
500-600
|
75
|
0-60
|
|
B45KH
|
40-45
|
380-440
|
60
|
750
|
500-600
|
91
|
0-60
|
|
B55KH
|
55
|
380-440
|
75
|
750
|
500-600
|
112
|
0-60
|
逆变器型号定义：
|
|
|
输出电压等级(L:220V H:380V)
|
|
适配电机额定功率(W)
|
|
Pumping Boy 系列扬水逆变器
|
太阳能电池板组件
MASTRA®太阳能伏泵扬水系统在设计集成过程中，充分考虑不同地区的安装条件，有针对性地采用不同类型的太阳能电池板组件，打造性价比最高的独立光伏扬水系统。
|
|
|
|
单晶硅太阳能电池
|
多晶莹硅太阳能电池
|
硒铟(CIS)薄膜太阳能电池
|
HIT太阳能电池
|
太阳能光伏泵扬水系统优化
单机系统优化
单机系统是指系统中只有1台水泵以及与之配套的太阳电池阵列与扬水逆变器。系统设计的优化目标是在满足扬程和流量要求的前提下，尽可能减少太阳电池组件的使用量。根据日照强度的变化调节水泵转速；日照达到峰值时，水泵以额定转速运行，输出功率接近太阳电池阵列的最大功率；日照较充足时，水泵在低于额定转速的范围内以MPPT方式调速运行；当水泵转速低至流量为零时，系统停止工作。因此，系统配置与传统的恒速运行方式有很大区别，需要根据扬程和流量的要求，当地的日照条件进行优化设计：
·确定最佳平均日运行时间和水泵调速范围。
·选择水泵的最佳扬程和额定功率。
·确定太阳电池组件的最大功率、最佳工作电压以及接线方式。
|
